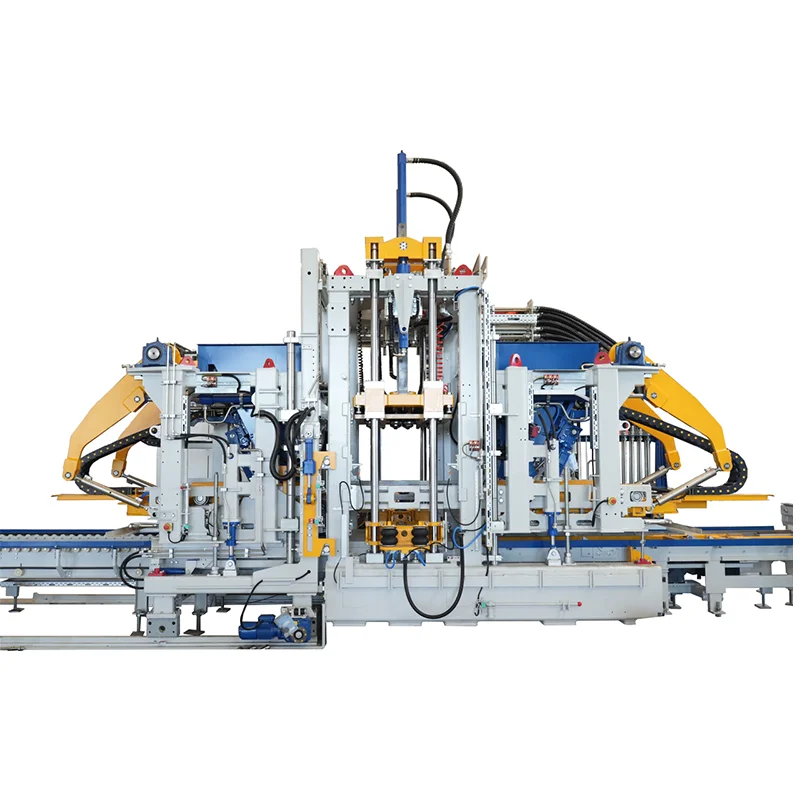

Máy làm gạch hoàn toàn tự động

1 Rung động servo bốn trục “siêu động” Zenith
Hệ thống Zenith Ultra-Dynamic là công nghệ rung hiện đại, chất lượng cao được sử dụng trong Máy làm gạch hoàn toàn tự động. Nó cho phép điều khiển biên độ chính xác trong thời gian phản hồi cực ngắn đồng thời đảm bảo khả năng điều chỉnh linh hoạt. Hệ thống điều khiển bằng servo mang lại động lực học cao, cải thiện thời gian đổ đầy khuôn và chu kỳ sản xuất. Cả biên độ và tần số đều có thể được kiểm soát nhanh chóng và chính xác.

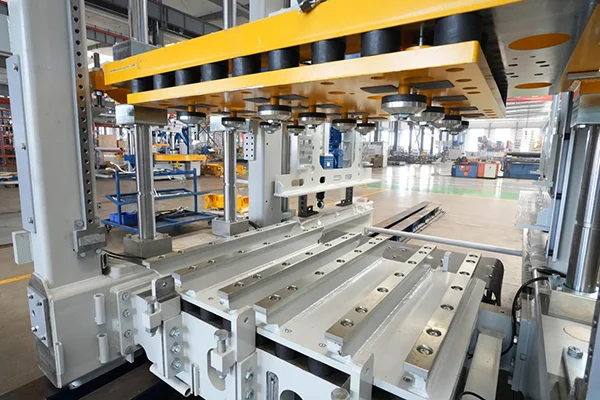

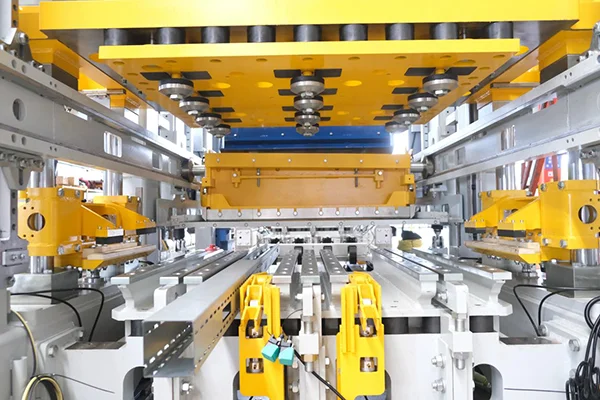

2 Hệ thống thay đổi khuôn nhanh tự động
Hệ thống thay khuôn nhanh tự động của Zenith dựa trên hoạt động phối hợp của nhiều thiết bị, cho phép thay khuôn thông minh, nhanh chóng và chính xác. Sau khi khuôn được vận chuyển bên cạnh máy chính, nó sẽ được đặt trên bộ phận thay khuôn bằng hệ thống nâng. Hệ thống tự động hoàn tất quá trình thay khuôn mà không cần xử lý, định vị hoặc khóa thủ công.

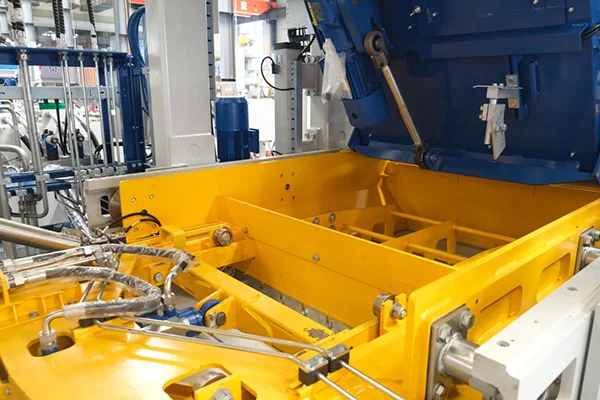

3 Hệ thống cho ăn bị đình chỉ
Hệ thống cấp liệu treo sử dụng thiết kế mô-đun tích hợp hộp cấp liệu, dụng cụ cạo, bàn chải xáo trộn và bộ phận phá vòm. Cả hộp cấp liệu hỗn hợp mặt và hỗn hợp nền đều được gắn trên khung cấp liệu, cho phép thay thế nhanh chóng và đạt hiệu suất cấp liệu tối ưu.

4 Bộ cấp liệu cơ sở bẻ vòm thủy lực
Dẫn động bằng thủy lực; cào phá vòm di chuyển qua lại để phá vỡ vòm vật liệu một cách hiệu quả.

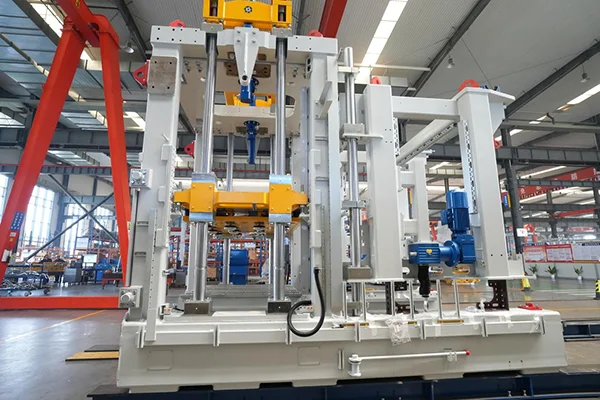

5 Khung chính mô-đun
Máy chính và bộ trộn mặt ZN1200-2 sử dụng cấu trúc khung mô-đun với công nghệ lắp ráp chính xác. Phá vỡ các khái niệm thiết kế truyền thống, nó sử dụng rộng rãi các kết nối bắt vít chất lượng cao cho khung, bàn rung, dầm động cơ và hệ thống cấp liệu. Thiết kế này đảm bảo tỷ lệ bảo trì cực thấp, dễ dàng thích ứng với các điều kiện sản xuất khác nhau và thời gian thay thế các bộ phận bị mòn ngắn hơn đáng kể.

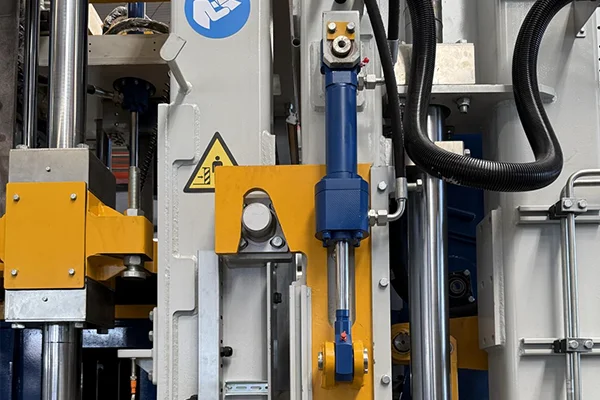

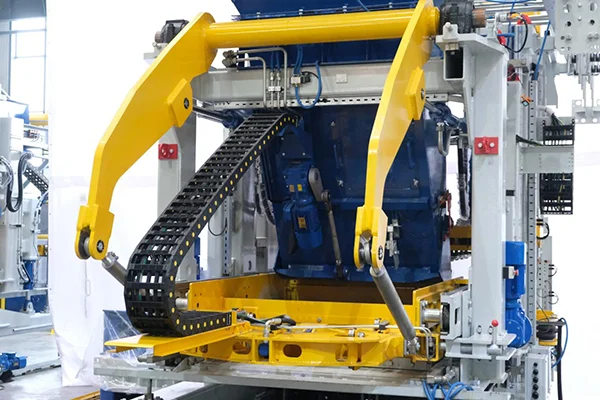

6 Chức năng khóa tự động thủy lực cho thiết bị trộn mặt
Kết nối giữa máy chính và bộ trộn mặt của ZN1200-2C đạt được thông qua hệ thống khóa tự động thủy lực tiên tiến. Xi lanh thủy lực dẫn động các bộ phận khóa để cố định chặt bộ trộn mặt vào máy chính. Khi cần tách bộ trộn mặt, hệ thống sẽ nhả khóa và một động cơ giảm tốc sẽ điều khiển bộ trộn mặt di chuyển dọc theo đường ray của nó.

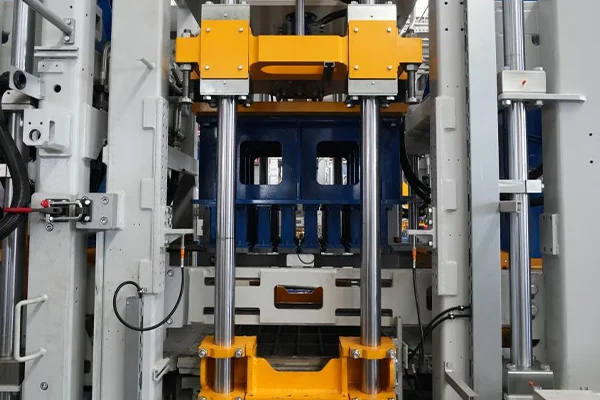

7 Thiết bị khóa đầu nhấn
Cơ cấu khóa cơ học này bao gồm các khối khóa có độ bền cao, đầu ép hình nêm và xi lanh thủy lực tác động kép. Trong quá trình tháo khuôn, các xi lanh dẫn động các khối khóa để kẹp triệt để đầu máy ép, tạo thành một bế tắc cơ học. Sau đó, khuôn được giải phóng dưới áp suất không đổi, loại bỏ hiệu quả sự phục hồi đàn hồi và chuyển động vi mô—đảm bảo các cạnh gạch sắc nét, bề mặt nhẵn và tỷ lệ chất lượng sản phẩm được cải thiện đáng kể.

8 Điều chỉnh thang máy trục vít điện
Được trang bị thang máy trục vít có độ chính xác cao để điều chỉnh độ cao tự động—mang lại độ chính xác cao, vận hành dễ dàng và tự động hóa nâng cao.

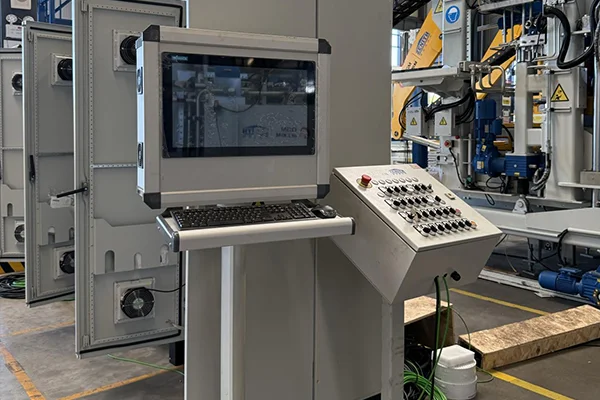

9 Hệ thống điều khiển tích hợp đầy đủ
Máy chính ZN1200-2 sử dụng PLC dòng Siemens S7-1500 (6ES7 515-2AM01-0AB0) PLC—Bộ điều khiển cao cấp của Siemens có dung lượng bộ nhớ lớn, tốc độ xử lý nhanh và chức năng toàn diện. HMI trực quan hóa tất cả các tín hiệu của hệ thống điều khiển để vận hành dễ dàng và trực quan.

10 Khả năng mở rộng rộng rãi
ZN1200-2 cung cấp khả năng mở rộng phần cứng và phần mềm tuyệt vời. Nó có thể được trang bị nhiều hệ thống tùy chọn khác nhau như thiết bị tạo bọt, hệ thống trộn màu, bộ chiết pallet, hệ thống kéo lõi và bàn chải làm sạch ngang, đáp ứng các yêu cầu sản xuất đa dạng của khách hàng.

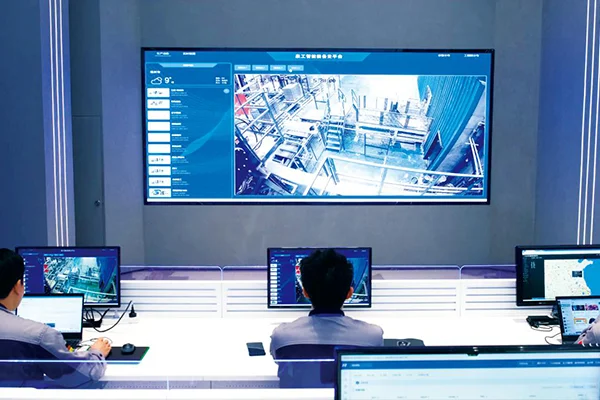

11 Nền tảng dịch vụ đám mây thiết bị thông minh Quangong
Được phát triển bởi Quangong Zenith, “Nền tảng dịch vụ đám mây thiết bị thông minh” cho phép giám sát trực tuyến, nâng cấp từ xa, dự đoán và chẩn đoán lỗi, đánh giá tình trạng thiết bị và báo cáo vận hành, cung cấp khả năng dịch vụ thông minh toàn diện.
